韓國bongshin拉壓力傳感器

韓國bongshin拉壓力傳感器的原理

拉力傳感器（壓力傳感器）是以彈性體為中介，通過力作用在帖傳感器兩邊的電阻應片使它的阻值發生變化，再經過相應的電

路轉換為電的信號，從而實現后面的控制。拉壓力傳感器的優點具有精度高,測量范圍廣,壽命長,結構簡單,頻響特性好等多種優

勢。

公司名稱:廣州蘭瑟電子科技有限公司

聯系人：楊帆

聯系人電話：15322063181

韓國bongshin拉壓力傳感器四要素：

1）重復性：重復性是指傳感器在輸入量按同一方向作全量程連續多次變化時，所得特性曲線不一致的程度。

2）靈敏度：靈敏度是傳感器靜態特性的一個重要指標。其定義為輸出量的增量與引起該增量的相應輸入量增量之比。用S表示

靈敏度。

3）遲滯：傳感器在輸入量由小到大（正行程）及輸入量由大到小（反行程）變化期間其輸入輸出特性曲線不重合的現象成為遲

滯。對于同一大小的輸入信號，傳感器的正反行程輸出信號大小不相等，這個差值稱為遲滯差值。

4）線性度：指傳感器輸出量與輸入量之間的實際關系曲線偏離擬合直線的程度。定義為在全量程范圍內實際特性曲線與擬合直

線之間的最大偏差值與滿量程輸出值之比。

5）漂移：傳感器的漂移是指在輸入量不變的情況下，傳感器輸出量隨著時間變化，次現象稱為漂移。產生漂移的原因有兩個方

面：一是傳感器自身結構參數；二是周圍環境（如溫度、濕度等）。

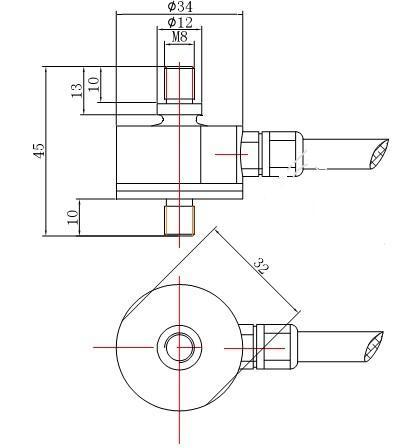

韓國bongshin拉壓力傳感器技術參數

額定載荷(Kg) 100、150、200、250、300、500、1000、2000、5000

精度等級 C2

絕緣電阻(MΩ) ≥5000(100VDC)綜合誤差(%F.S) 0.03

激勵電壓(V) 9～12 (DC)

靈敏度(mV/V) 2.0±0.02

溫度補償范圍(℃) -10 ～ +40

非線性(%F.S) 0.03

使用溫度范圍(℃) -35 ～ +65

滯后(%F.S) 0.03

零點溫度影響(%F.S/10℃) 0.03

韓國bongshin拉壓力傳感器工作原理及安裝注意事項

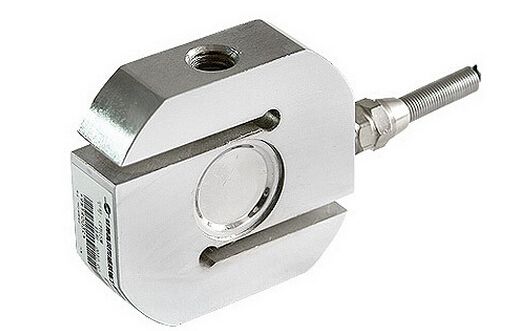

S型拉壓力傳感器是傳感器中常用的一種傳感器。它主要用于測量固體之間的壓力和拉壓力。它通常被稱為拉壓力傳感器。因為

它看起來像S形，它通常被稱為S型拉壓力傳感器。

S-型傳感器的工作原理：在外力作用下，彈性體(彈性元件、敏感梁)會發生彈性變形，使其表面粘貼的電阻應變計(轉換元件)也

會隨著變形而變形。

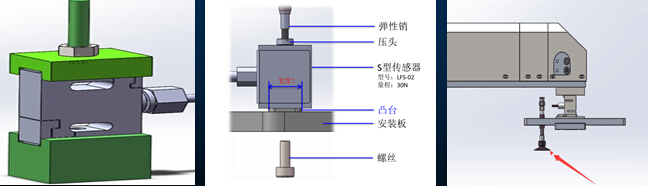

安裝注意事項

1。為了防止大電流流過傳感器，應在傳感器之間安裝短路，以防止意外的大電流流過和燃燒。即使如此，當需要進行大規模焊

接時，最好使用電子檢查秤來卸下壓力傳感器，然后在幾次操作結束后安裝稱重傳感器。

2。壓頭應該用20mm厚鉻鋼制成。壓頭的下側應加工成圓弧。壓頭半徑應大于傳感器圓頂半徑的3倍，并進行熱處理以提高壓

頭硬度。固定板由45規格鋼制成，其厚度不應小于20mm。安裝時的平整度不得超過±0.5°。

3、球等運動部件應保持自由滑動，不應有卡住、銹蝕等現象。

韓國bongshin拉壓力傳感器的工作方法

拉壓力傳感器是以彈性體為中介，通過力作用在貼傳感器兩邊的電阻應片使它阻值發生變化，再經過相應的電路轉換為電的信

號，從而實現后面的控制。優點是精度高，丈量范圍廣,壽命長,結構簡單，頻響特性好。
